MONO 0130/0132/0134
13 mm
10 mm
6 - 20 mm
20 - 37 mm

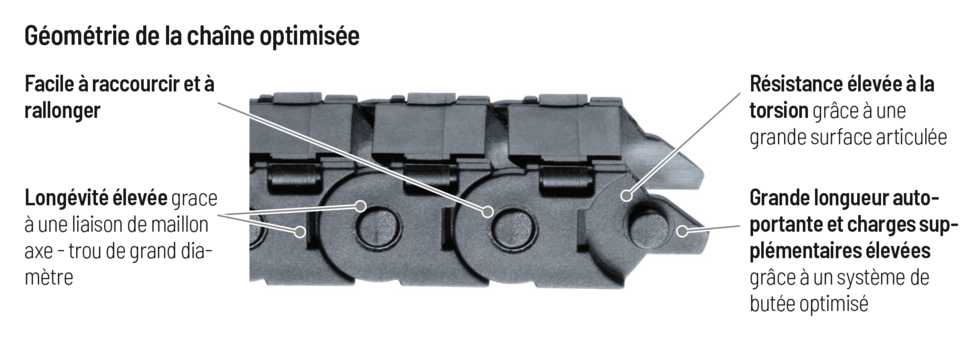

Variantes de chaînons
0132
Maillon non ouvrable (type de construction 020)
- Maillon en plastique fermé faible poids avec une rigidité à la torsion particulière élevée.
- Extérieur / intérieur : non ouvrable.
0130
Maillon avec entretoise ouvrable à l’extérieur (type de construction 030)
- Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
- Ouvrable dans toute position.
- Extérieur : ouvrable.
0134
Maillon avec entretoise ouvrable à l’intérieur (type de construction 040)
- Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
- Ouvrable dans toute position.
- Intérieur : ouvrable.
Dimensions de montage
Configuration autoportante
| KR [mm] | H [mm] | Hz [mm] | LB [mm] | UB [mm] |
|---|---|---|---|---|
| 20 | 52,5 | 62,5 | 89 | 40 |
| 28 | 68,5 | 78,5 | 114 | 48 |
| 37 | 86,5 | 96,5 | 142 | 57 |
Abaque des charges pour longueur autoportante en fonction de la charge additionnelle.
Pour les courses plus longues, une flèche de la chaîne porte-câbles est techniquement admissible au cas par cas.
Poids propre de la chaîne qk = 0,16 kg/m pour Bi 15 mm. Avec une largeur intérieure différente, la charge additionnelle maximale change.
Vitesse
jusqu’à 10 m/s
Accélération
jusqu’à 50 m/s2
Course
jusqu’à 1,15 m
Charge additionnelle
jusqu’à 0,5 kg/m
Configuration replongeante
Vitesse
jusqu’à 3 m/s
Accélération
jusqu’à 30 m/s2
Course
jusqu’à 40 m
Charge additionnelle
jusqu’à 0,5 kg/m
La chaîne porte-câbles replongeante doit être guidée dans un canal. canal.
Pour une disposition replongeante, seul les types de construction 020 et 030 doivent être utilisés.
